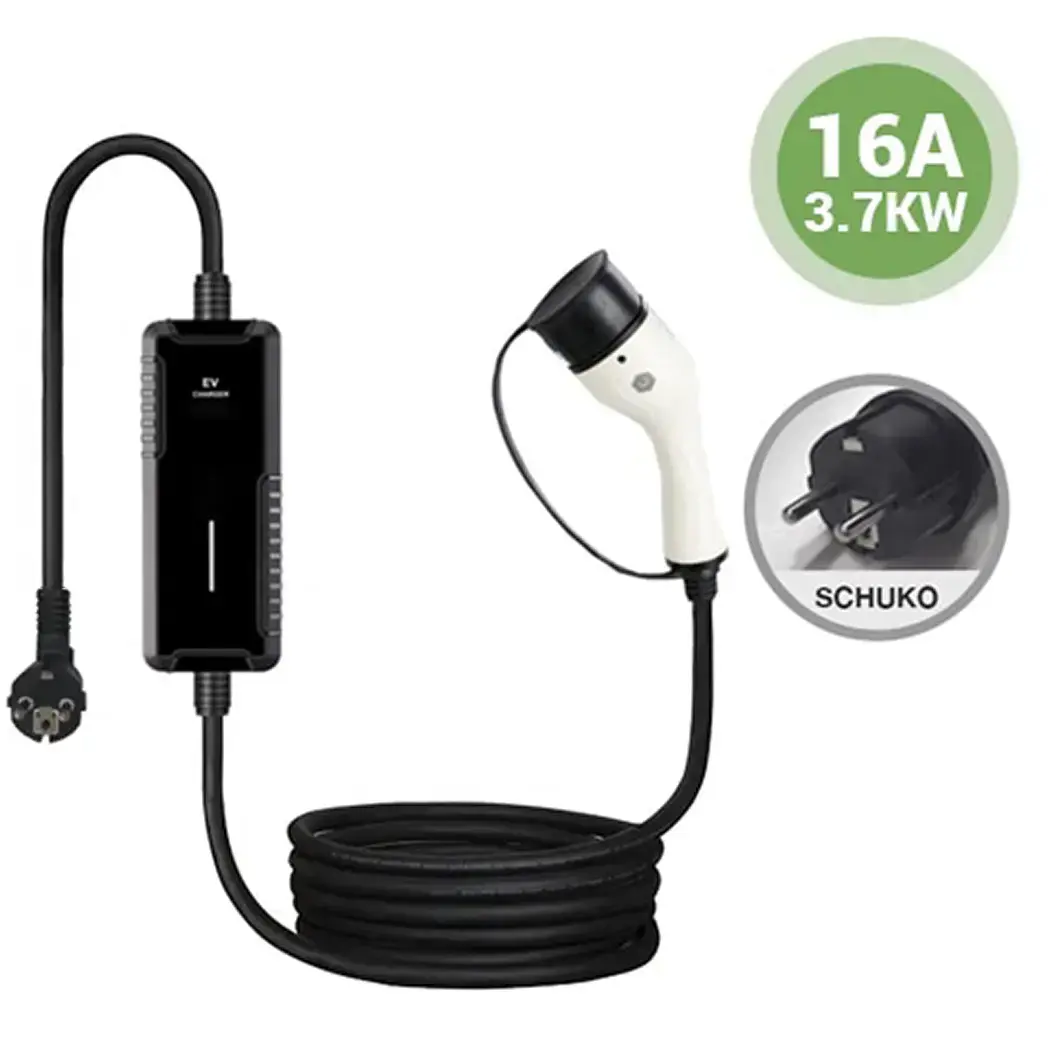

2-poliges Schuko-Ladegerät zum Laden aller Zeekr-Elektrofahrzeuge mit Typ-2-Buchse, wenn es an eine 16-A-Schuko-Steckdose angeschlossen ist.
Dieses mobile Ladegerät kann den Zeekr E-Auto mit bis zu 16 A laden und liefert eine Leistung von ca. 3,7 kW.

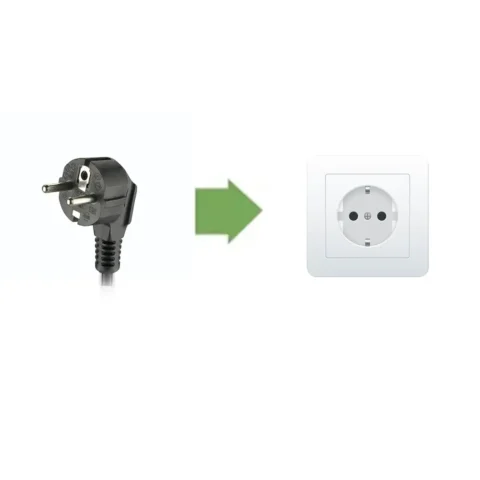

Stecken Sie das Ladegerät einfach in eine standardmäßige 2-polige Steckdose vom Typ F, E oder C mit 16 A. Schließen Sie dann den Fahrzeugstecker an das Fahrzeug an, um den Ladevorgang zu starten. Wir empfehlen, dieses Ladegerät nur für Notfall-Ladevorgänge zu verwenden.
Wenn Sie Ihr Zeekr-Elektrofahrzeug über einen längeren Zeitraum mit einer 16-A-Schuko-Steckdose aufladen möchten, empfehlen wir Ihnen unser stromregelbares Ladegerät. Mit diesem Ladegerätetyp können Sie mit der empfohlenen Stromstärke von 10 A laden, wodurch eine Überhitzung der Schuko-Steckdose vermieden wird.
Darüber hinaus ermöglicht die einstellbare Stromfunktion dem Fahrzeug, den Strom ebenfalls zu senken.
Das Ladegerät mit variabler Stromstärke verfügt über einen Wechsel- und Gleichstromschutz sowie einen Timer, der eine verzögerte Ladung von 1 bis 10 Stunden ermöglicht. Optional ist ein wasserdichtes Gehäuse und ein Temperatursensor im Schuko-Stecker erhältlich, um eine Überhitzung der Schuko-Steckdose zu verhindern.
Obwohl Schuko-Ladegeräte sicher mit 16 A laden können, beträgt die empfohlene Ladeleistung 10 A. Das Laden mit 10 A reduziert das Risiko einer Überhitzung der Schuko-Steckdose erheblich.
Das richtige Ladegerät auswählen
Das Elektrofahrzeug Zeekr verfügt serienmäßig über eine Typ-2-Buchse, die die Kompatibilität mit diesem Ladegerät gewährleistet.
Das längere Laden eines Elektrofahrzeugs mit einer 16-A-Schuko-Steckdose kann zu thermischen Schäden an der Steckdose führen. Beispielsweise kann die Steckdose überhitzen, wenn die Verkabelung beschädigt oder defekt ist oder wenn der Stromkreis überlastet ist. Das kommt zwar selten vor, ist aber möglich.
Aus diesem Grund empfehlen wir dringend, die Schuko-Steckdose von einem Elektriker überprüfen zu lassen, um sicherzustellen, dass sie für das Laden Ihres Fahrzeugs geeignet ist.
Wir verstehen, dass Sie Ihr Fahrzeug möglicherweise manchmal mit einer Steckdose aufladen, die nicht von einem Elektriker zertifiziert wurde. In solchen Fällen empfehlen wir das Ladegerät mit variabler Stromstärke, da es zusätzlichen Schutz für die Schuko-Steckdose bietet.
Es ist auch ratsam, nach einigen Stunden Ladezeit zu überprüfen, ob sich Stecker und Steckdose während des Ladevorgangs nicht übermäßig erhitzen.
Verwenden Sie mit diesem mobilen Ladekabel keine Verlängerungskabel oder Adapter. Stecken Sie das Ladegerät direkt in die Steckdose. Achten Sie darauf, dass kein Wasser mit dem Schuko-Stecker oder dem Typ-2-Stecker in Berührung kommt, und halten Sie das Ladegerät trocken, wenn es nicht verwendet wird. Bevor Sie das Ladegerät an das Zeekr E-Auto anschließen, lesen Sie bitte die dem Ladegerät beiliegende Bedienungsanleitung.
Wie wasserdicht ist dieses Mode 2-Ladekabel?
Dieses Ladegerät besteht aus vier Hauptkomponenten: dem Schuko-Stecker, dem Kabel, der Steuerbox (Einheit) und dem Typ-2-Stecker.
Schukostecker: Der Stecker sollte vor Wasser geschützt sein, wenn Sie ihn an eine Steckdose im Innenbereich anschließen. Wenn Sie eine Steckdose im Außenbereich verwenden, muss der Schukostecker geschützt werden, weshalb Sie eine wetterfeste Steckdose verwenden sollten.
Kabel: Das Kabel ist wasserdicht, solange die Kabelummantelung keine Schnitte oder Risse aufweist.
Steuerbox: Die Standard-Steuerbox entspricht der Schutzart IP65. Diese Schutzart bedeutet, dass die Steuerbox leichtem Regen standhält. Wenn sich die Steuerbox im Freien befindet, kann unser einstellbares Ampere-Ladegerät optional auf eine Steuerbox mit Schutzart IP67 aufgerüstet werden. Diese Schutzart bedeutet, dass die Steuerbox vollständig wetterfest ist.
Stecker Typ 2: Der Stecker Typ 2 verfügt über eine Außenhülle, die so konstruiert ist, dass sie Regen und Schnee standhält, wenn sie an die Fahrzeugbuchse angeschlossen ist. Die Fahrzeugbuchse ist ebenfalls wasserdicht konstruiert und sollte daher Schutz vor eindringendem Wasser bieten, wenn der Stecker Typ 2 angeschlossen ist.
Wasser kann häufig in den Typ-2-Stecker eindringen, wenn die Steckerkappe nach dem Laden wieder aufgesetzt wird. Die Steckerkappe muss nach dem Laden Ihres Fahrzeugs immer wieder aufgesetzt werden, aber achten Sie darauf, dass die Innenseite der Steckerkappe trocken ist. Lassen Sie den Stecker nicht im Freien liegen, ziehen Sie den Typ-2-Stecker nicht über den Boden und lassen Sie ihn nicht fallen. Bewahren Sie das Ladegerät an einem trockenen Ort auf, wenn Sie es nicht verwenden.
Funktionen
- IP65-Schutz für die Steuerbox.
- Zertifizierung: CE.
- 30 mA AC Typ A RCD.
- Integrierte Fehlererkennung: Fehlerstrom, Überspannung/Unterspannung, Überstrom und Überspannungsschutz.
- PCB-Überhitzungsschutz: Der Ladestrom wird automatisch reduziert, wenn die Leiterplatte im Gerät überhitzt.
Auswahl an Kabelbeuteln
Wir bieten eine kostenlose Kabel-Tasche aus Segeltuch (geeignet für Kabel bis zu 15 m) zur Aufbewahrung dieses Ladegeräts, wenn es nicht in Gebrauch ist. Sie können die Tasche auch gegen eine Kabelkoffer aus EVA-Material austauschen, die eine verbesserte Wasserdichtigkeit und einen besseren Stoßschutz bietet. Die EVA-Koffer verfügt über einen elastischen Gurt im unteren Fach und eine elastische Netztasche im oberen Fach. So können zwei Kabel bequem verstaut werden. Die EVA-Koffer kann daher 2 Kabel aufnehmen, wenn jedes Kabel nicht länger als 10 Meter ist (20 m Gesamtlänge).
Technische Daten des 3-Pin-Ladegeräts
| Ladekabeltyp | Modus 2. Schuko-Stecker auf Typ 2 (IEC 62196-2) Stecker |
| Verfügbare Längen | 5 Meter, 8 m. – 10 m und 15 m Längen erhältlich mit dem einstellbaren Schuko Ladegerät |
| Nennstrom | 16A |
| Zertifizierung | CE, UKCA, TÜV-geprüft |
| Kabel vom Steuerkasten zur Steckdose | TPE 3×2,5+2×0,75 mm. Länge einschließlich Stecker: 70 cm |
| Kabel zum Fahrzeugstecker Typ 2 | TPU 3×2,5+1×0,75 mm |
| Abmessungen der Steuerbox | 210 mm (H) x 85 mm (B) x 50 mm (T) |
| IP-Schutzart | Steuerbox: IP65. Stecker bei Anschluss an Steckdosen: IP55 |
| Betriebsspannung | 220 V–240 V AC |
| Fehlerstromschutz | Wechselstrom-Fehlerstrom 30 mA |
| Betriebstemperatur | -30 °C bis 50 °C |
| Flammhemmend | UL94 V-0 |
| Isolationswiderstand | 10 MΩ |
